配电盘系列

   KWT锂电池配电集成板连接器简称配电盘。锂电池配电集成板连接器，主要是为了配合聚能锂电池站，高速运行动车系列，需锂电池输送出大电流的集成板连接器。

      锂电池集成板连接器极柱具有过载电流大的特点，产品绝缘性能好、耐压高、散热快、气密压力承受大、机械结合强度牢固，符合锂电池电能输出连接器的要求。锂电池集成板连接器外套基体采用合金铝6061，电导体极柱采用无氧铜T2，绝缘材料采用玻璃和陶瓷，通过共封烧结工艺工程，将玻璃环套层和电导体极柱，陶瓷压环和外套基体结合为一体式结构。满足了锂电池集成板连接器的结构强度、抗压强度、绝缘性、气密性、耐高压、散热快等特性。

1、产品性能

（1）绝缘：1000V DC，温度25±5℃，绝缘阻值≥10⁴MΩ；

（2）耐压：电导体极柱与外套基体之间50HZ 3500V/AC 电压，1秒钟内漏电流不超过0.5mA,无火花产生；

（3）气密：将锂电池组连接器置于气密检测器内，正压3MPa,不泄漏；

（4）机械强度：电导体极柱与陶瓷、玻璃外套、基体结合，施加20NM扭矩陶瓷玻璃不崩裂，极柱不松动，气密符合3MPa ,不泄漏。

2、配电盘系列产品规格、尺寸、性能按客户要求执行

材质 （1）外套基体：合金铝6061；

     （2）电导体极柱：无氧铜T2。

产品系列如下

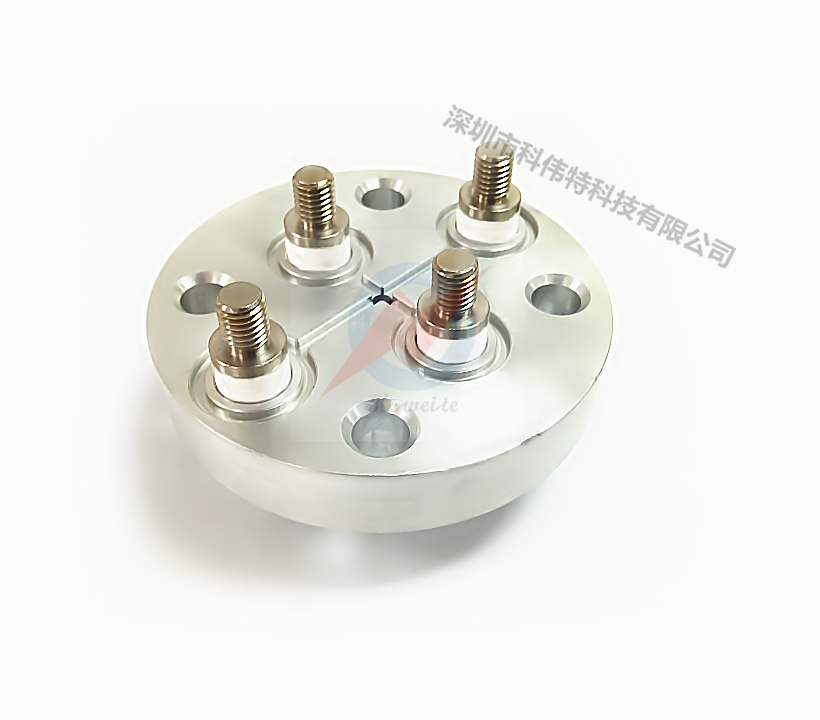

KWT-001

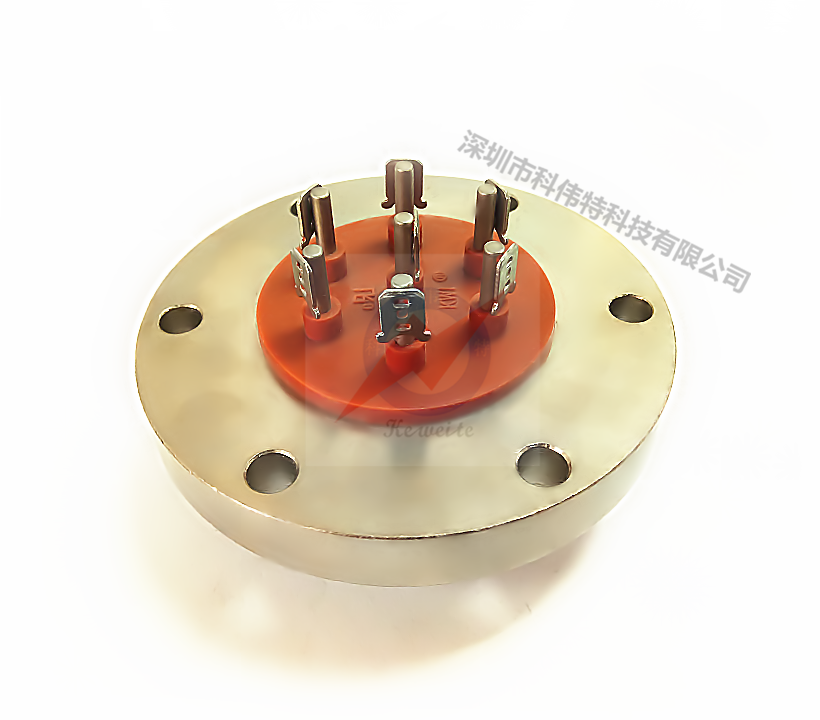

KWT-002

KWT-003
