电瓶接头系列

    电瓶接头为KWT研发的新产品，主要是配合新能源车系列：汽车、大巴车、动车、云轨列车、卡车等动力锂电池应运而生。电瓶接头又称动力锂电池盖组连接器，正极负极接头。电瓶连接器作为动力锂电池重要组成部分，是电瓶把化学能转换成电能与外界连接的通道口，至关重要。

  行业内对于电瓶连接器部位的密封，大多集中于电瓶连接器与电瓶盖之间缝隙处，而往往忽略电瓶连接器本身的结构性能，从而导致电解液在电瓶内部压力的作用下，由电瓶连接器往外腐蚀爬酸，甚至于电解液漏，进而造成电瓶连接损坏或者影响电瓶的使用寿命。由于现有的电瓶连接器本身的结构缺陷，也导致其存在结构强度弱、抗压能力弱、散热性差、绝缘性差等问题。

   KWT研发的电瓶连接器，其正极柱头用铝1060做柱头，通过玻璃、陶瓷和外套铝3003组合通过共封烧结工艺工程封装成一个整体；其负极柱头由负极柱和基座无氧铜T2通过焊接方式组成，和外套铝3003通过玻璃、陶瓷共封烧结工艺工程封装成一个组合整体。正极柱头、负极柱头和电瓶面板组合，形成了动力锂电池密封面板上的正极、负极，作为输送电能的通道接口端。KWT研发的电瓶连接器集成板是利用动力锂电池组密封面板铝3003，作为动力锂电池组一对或几对极柱头的外套。把正极柱头部件、负极柱头部件，与玻璃、陶瓷共封烧结工艺工程封装成一个组合整体，供动力锂电池组密封面板正极柱头、负极柱头组合成电能输送通道接口端。

1、产品性能

（1）绝缘：DC500V，温度25±5℃，电源阻值≥10⁴MΩ ；

（2）耐压：芯柱和外套面板之间50HZ 1000V/AC电压，1秒钟内漏电电流不超过0.5mA,无火花产生；

（3）气密：盖组在气密检测器内，正压1.5MPa不泄漏，负压10-11Pa m³/S,不泄露；

（4） 温度：-40℃~180℃冷热循环5次，玻璃无裂缝，产品无泄漏；

（5）机械强度：施加20Nm扭矩，陶瓷玻璃不崩裂，芯极柱不松动，气密OK。

2、汽车电瓶接头系列产品规格、尺寸、性能按客户要求执行

材质  （1）外套基体：铝3003；

      （2）电导体极柱：铝极柱1060、铜极柱T2。

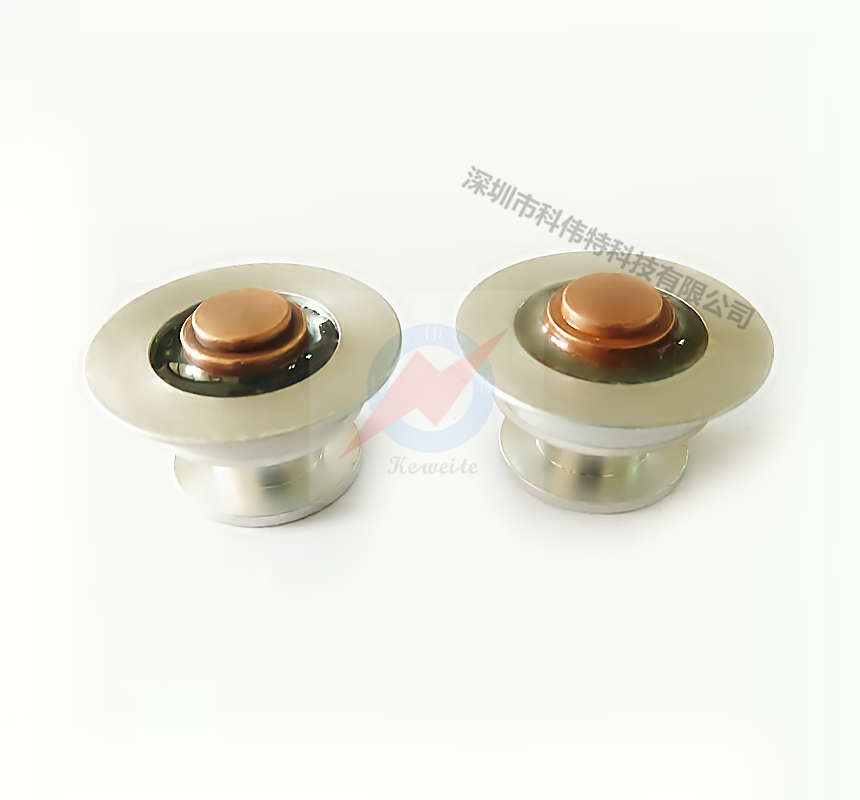

电瓶连接器负极柱头

电瓶连接器集成板

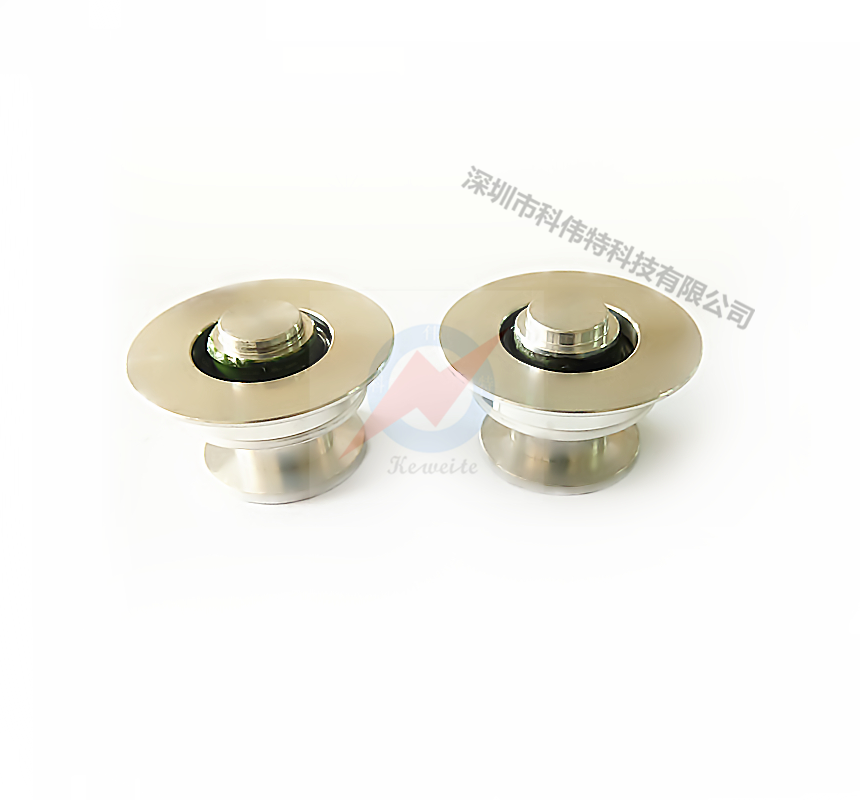

电瓶连接器正极柱头

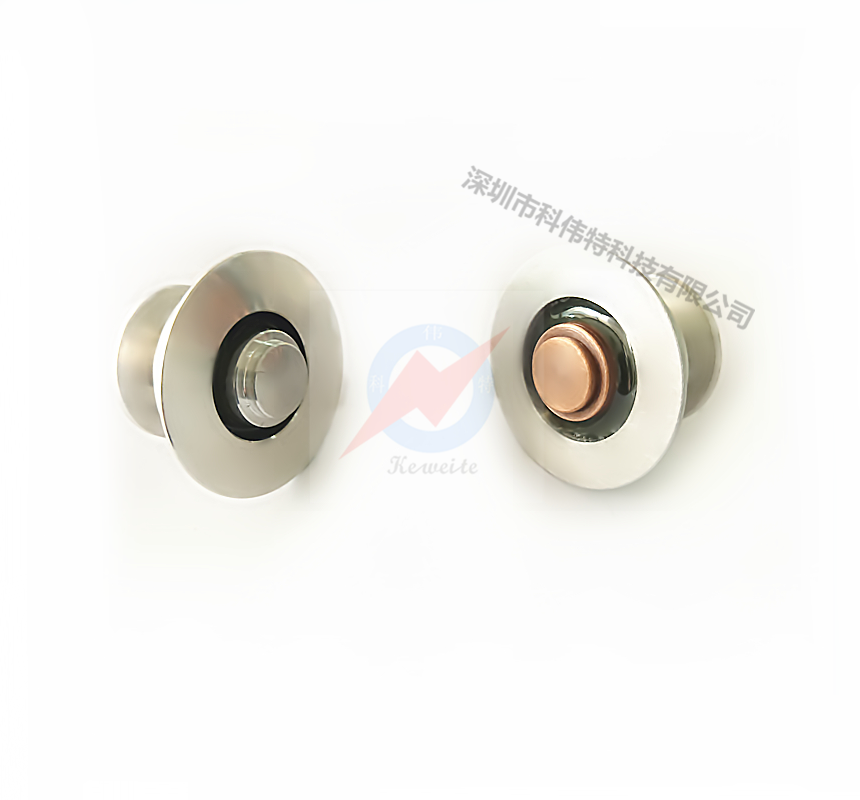

电瓶连接器柱头
